隨著對射線檢測安全和環保要求的不斷深入,解決γ射線探傷機門機聯鎖的問題己日顯迫切,勞模工作室成立伊始就將解決γ射線探傷機門機聯鎖的問題列入了工作計劃。經過三個多月的攻關,勞模工作室成功解決了這個困擾了無損檢測行業多年的棘手問題。
一、問題現狀
為了保證射線檢測的安全,減少和杜絕射線誤照射事故的發生,通過門機聯鎖實現射線檢測安全已成為無損檢測機構不斷探求的安全保障方式之一。

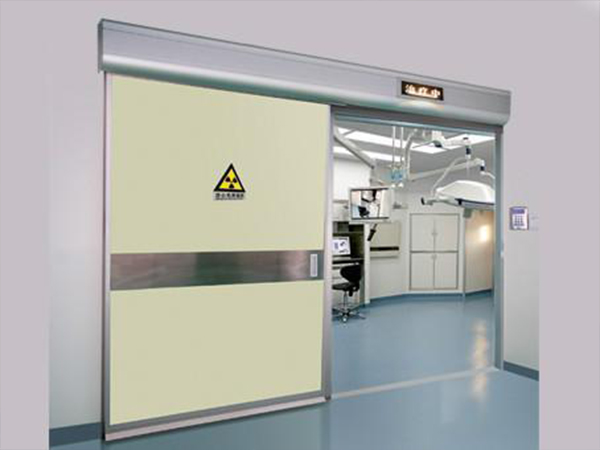

門機聯鎖的原理和目的:由于高能量的X. γ射線能對人體造成較大的傷害甚至危及人的生命,因此在固定的工業射線檢測場所,防止人員從進出透照?qǐng)鏊耐ǖ揽谡`入到正在曝光的透照室中被誤照射,成為射線檢測工作的第一安全目標。為此必須在透照?qǐng)鏊耐ǖ揽诎惭b鉛防護門。門機聯鎖的要求就是一旦透照?qǐng)鏊霈F(xiàn)超出計量值的射線輻射時,鉛防護門必須立即關閉,阻擋住任何人進入透照?qǐng)鏊?當透照?qǐng)鏊鶝]有超出計量值的射線輻射時,鉛防護門自動打開,方便工作人員進出。
1986年我們就實現了對X射線探傷機的門機聯鎖。但是,自1989年我們?cè)黾恿甩蒙渚€探傷機進行射線檢測以來,γ射線探傷機的門機聯鎖問題一直困擾我們,始終沒有好的解決方案。由γ射線探傷機不需使用電源便可以工作,長期以來,國內的檢測機構人都用人工監護和鎖門的方式來保障使用安全,人為因素人,可靠性差。而γ射線探傷機所使用的鉆60.銥192等核素對人體的傷害卻遠大于X射線。
目前在用的X射線的門機聯鎖是通過設在防護鉛門上安裝限位開關,來控制X光射線機電源實現的。當防護鉛門關閉時,門限位開關閉合,X光射線機通電,機器可以正常土作,產生高壓,發出X光射線;當防護門被意外開啟時,防護門上安裝限位開關斷開,X光射線機電源被切斷,機器停止工作,射線輻射停止。從而實現門機的安全聯鎖。
由于γ射線探傷機操作可以完全手動,(圖2為放射源控制手動搖把)不能采用與X光機相同的方式實現門機聯鎖,因此,長期以來國內的檢測機構一般都采用人工檢查控制和鎖門的方式來保障使用安全,受人為因索的影響很大。
近年來國內的無損檢測機構在γ射線探傷機門機聯鎖上也在不斷探索,尋求合適的解決方式,目前一般的做法是,啟用放射源的電動輸源裝置(如圖3),依然通過原有的防護鉛門門位控制放射源的電動輸源裝置的電源實現聯鎖。這種聯鎖較大的問題在于對手動輸源裝置不起作用,而恰恰手動偷源裝置的使用頻率要遠遠大于電動裝置。
二、解決思路
徐寧家勞模工作室通過對現狀的分析,設想通過透照室的射線輛射劑量值來控制門機聯鎖,這樣無輪是x射線還是γ射線,只要輻射劑量值大于一定值,防射線鉛門就自動關閉,達到防護目的。
